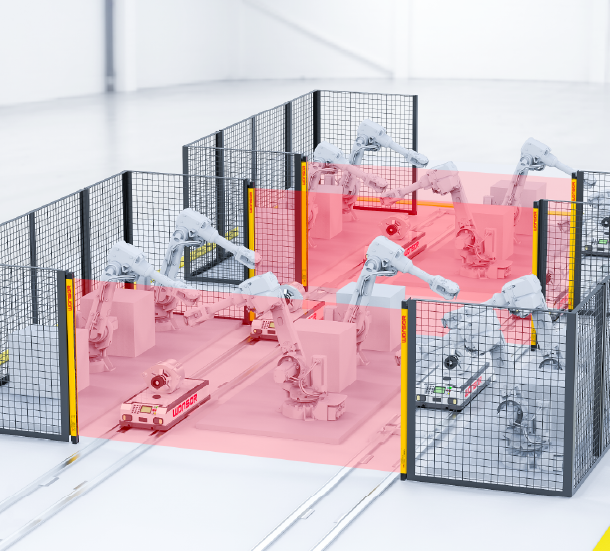

国内首款过IEC 61508(SIL 3)功能安全认证的Type4四级安全光栅,符合UL508、UL61496-1、 UL61496-2、 ISO13849(Category 4, PL e)国际标准,TUV权威认证,符合高级别安全标准。
型号 | SG-P□ | |
类型 | 无盲区 | |
工作电源 | DC 24V ±10% | |
功率 | <8W | |
光轴间距 | 10mm、20mm、40mm | |
分辨率 | 15mm、25mm、45mm | |
光轴数 |
10mm光轴间距:16,20,24,...,196,200 20mm光轴闻距:8,10,12,…,98,100 40mm光轴间距:6,8, 10,...,48,50 |
|
检测高度 | (光轴数 - 1) * 光轴间距 | |
保护高度 | 保护高度 = 检测高度 + 2*最小检测物 - 光轴直径 | |
响应时间 | 线同步:8.9ms~、光同步:9.2ms~ | |
信号输出 |
OSSD 输出:晶体管输出 × 2(NPN或PNP) OSSD输出带载:200mA OSSD输出残留电压:<2.5V |
|
AUX输出:晶体管输出 × 1(NPN ) 带载能力:50 mA 以下,残留电压 2.5 V 以下 |
||
外部输入 | 电源电压:DC 24V ±10% | |
防护电路 | 反接保护、输出短路保护 | |
对射距离 | 0.2-10m | |
抗光干扰 | 白炽灯:3000 lux 以下 | |
材质 |
主体外壳:铝 上下盖:尼龙(GF30%) 前面壳:PMMA |
|
绝缘电阻 | ≥100MΩ | |
安装方式 | 对射式 | |
同步方式 | 线同步、光同步 | |
外壳颜色 | 黄色 | |
防护等级 | IP65/IP67 | |
截面尺寸 | 29mm*38mm | |
工作环境温度 | -10℃~+55℃(无冻结) | |
存储环境温度 | -40℃~+70℃(无冻结) | |
使用环境湿度 | 15%RH~85%RH(无结露) | |
符合标准 |
EN IEC 61469-1:2020 UL61496-1(Type4 ESPE ) EN IEC61496-2:2020 UL61496-2 (Type4 AOPD )
ISO 13849-1:2023(Category 4 , PL e) IEC 61508:2010(SIL 3)
EN IEC 61000-6-1:2019 EN IEC 61000-6-3:2021 EN IEC 61326-1:2021 UL 508:2021
IP65/IP67(IEC 60529)、ROHS2.0、FCC Part15 Class A
|
