电磁锁定安全门开关 DSQ 系列

四触点高锁定力安全开关,安全可靠,高性价比。

DSQ四触点安全电磁门锁是一种可靠的防护设备,可防止人员进入危险区域。凭借其可靠的结构,能够简单且直接地安装至防护门框。不同的开关元件和激励元件使其在机械和电气方面非常灵活。因此,此安全锁定装置能够适用于各应用。

下载PDF

产品特点

认证齐全

TUV、CE、RoHS权威认证,符合EN 60947-5-1、ISO 13849-1、ISO 14119国际标准

多种触点组合可供选择

二组、四组、六组银合金镀金材质,稳定可靠

灵活安装,锁定力强

最高支持8个方向的安装,钥匙插入方向,电磁锁定力高达1300N,实现坚固防护

防护等级高

最高可达P67防护等级,PA66阻燃材质

多种编码机械钥匙,防篡改

灵活选配不同形状钥匙,实现稳定安装

材质可选

头部材质可选,树脂或金属

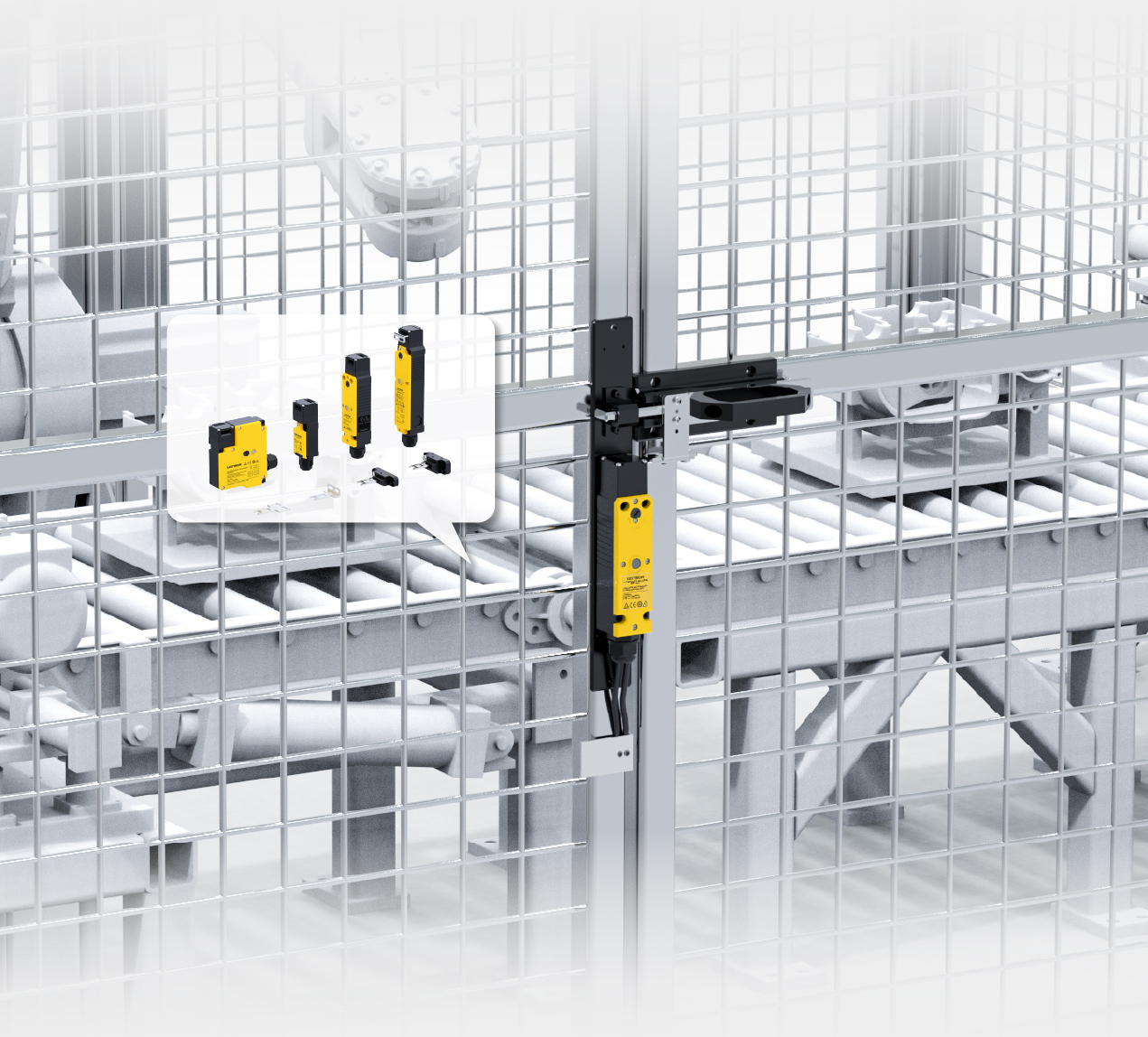

应用场景

技术参数

型号 DSQ-□□□-□
符合标准 EN 60947-5-1、ISO 14119:2013、ISO 13849-1:2015
外壳材质 PA66 阻燃
触点材质 银合金镀金
保护等级 IP67(EN 60947-5-1,钥匙操作孔除外)
使用寿命 机械100万次以上
电气15万次以上
锁定时抗拉力强度 1300N
额定绝缘电压(Ui) 300V
额定冲击耐受电压(Uimp) 2.5kV
额定开放热电流(Ith) 10A
使用类别 AC-15 DC-13
额定工作电压(Ue) 240V 30V
额定工作电流(Ie) 3A 2.3A
额定限制短路电流 1000A
强制脱离 动作力 ≥60N
强制脱离 距离 ≥10mm
允许操作速度 0.05~0.5m/s
允许操作频率 最大20次操作/分钟
环境温度 -20℃~60℃,无结冰
环境湿度 85%RH以下
指示灯 额定电压 24VDC
额定电流 1mA
光源颜色 绿色
螺线管 额定工作电压 DC24V±10%
额定电流 200mA(初始值)
功率 4.8W
绝缘等级 B级(130℃)

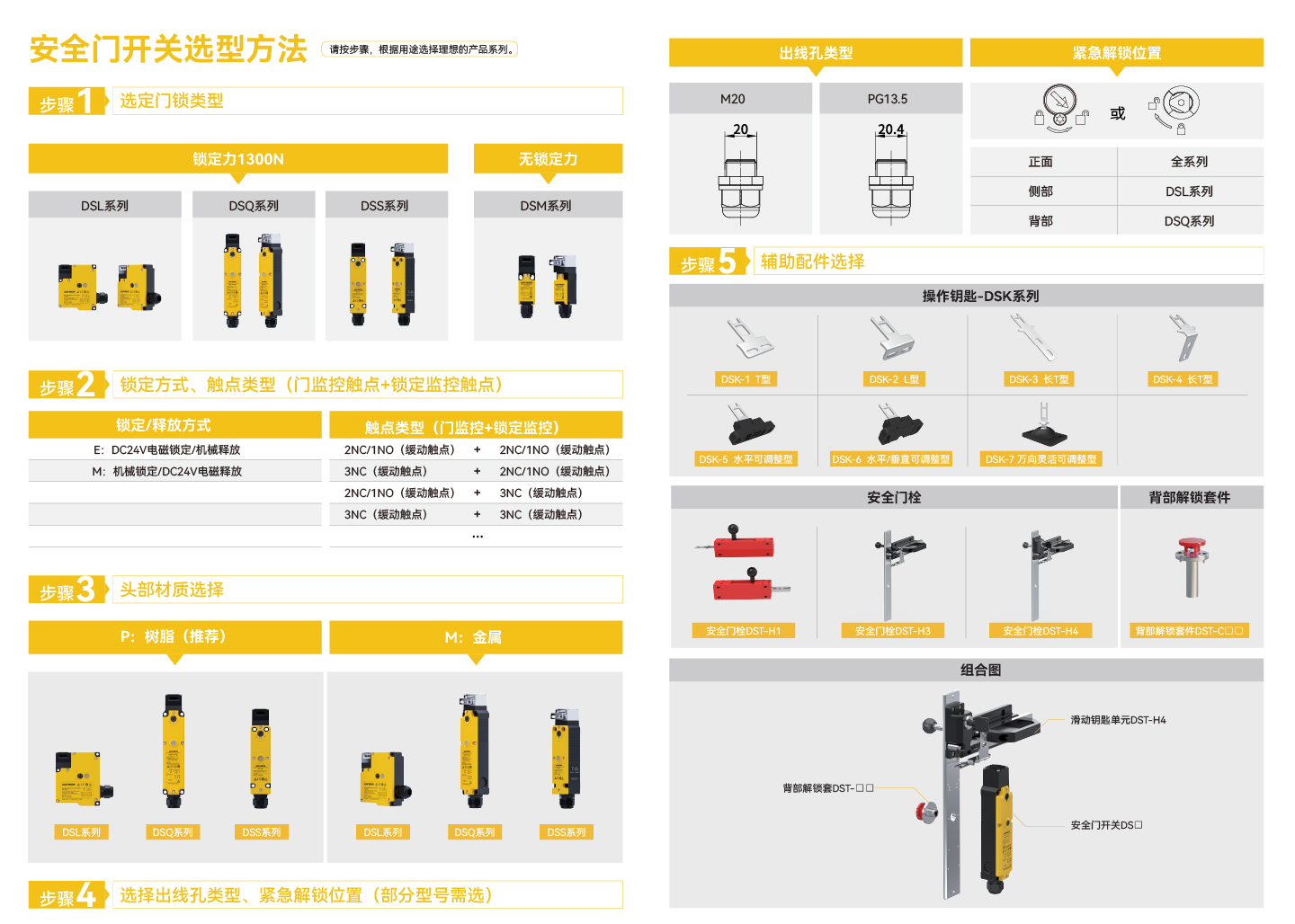

选型方法
