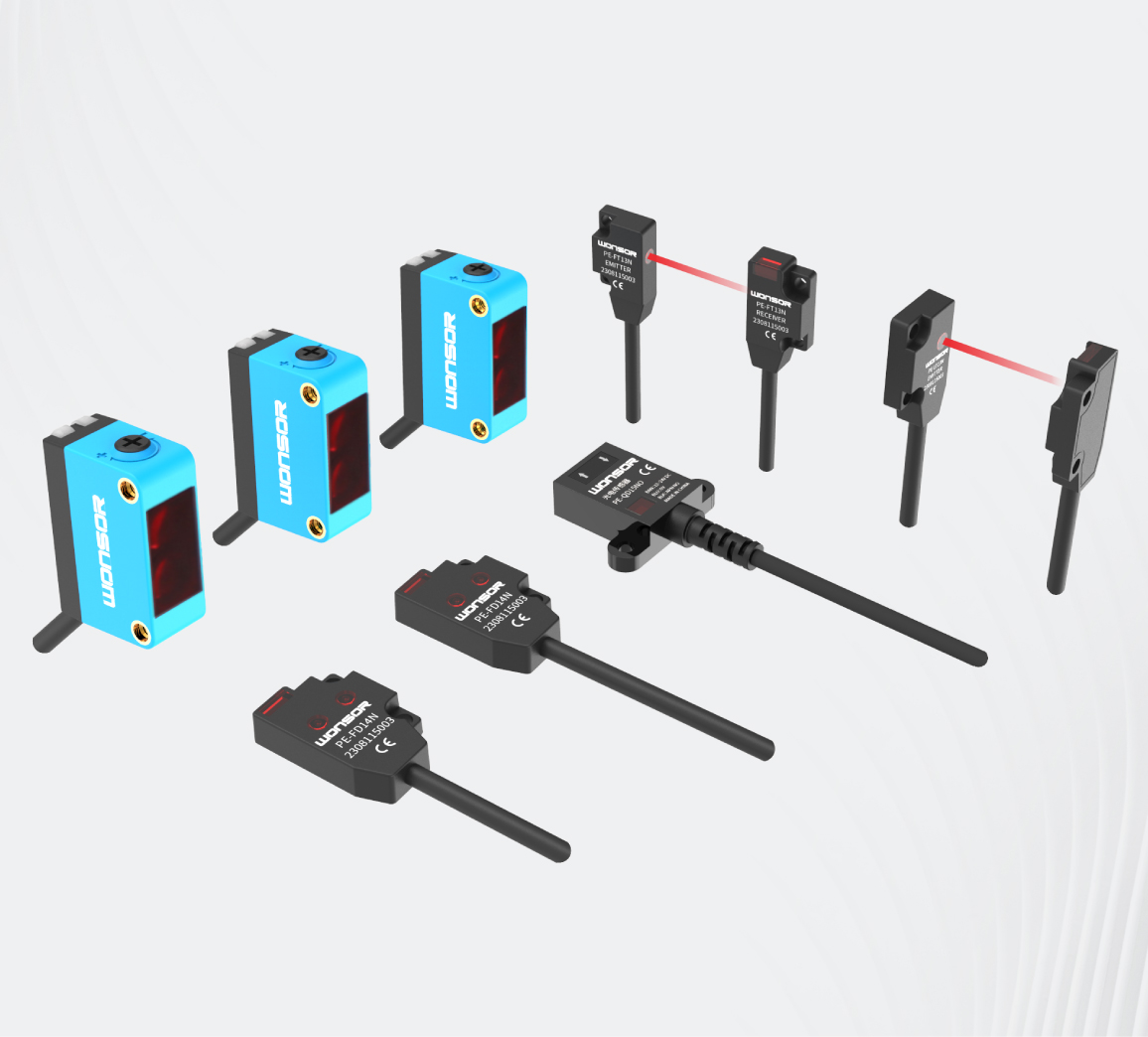

超薄型光电传感器 PE 系列

超薄型光电，体积轻薄，坚固耐用

4.5mm厚度超薄外形，<1ms快速响应检测，最小检测物Φ2亦可检测

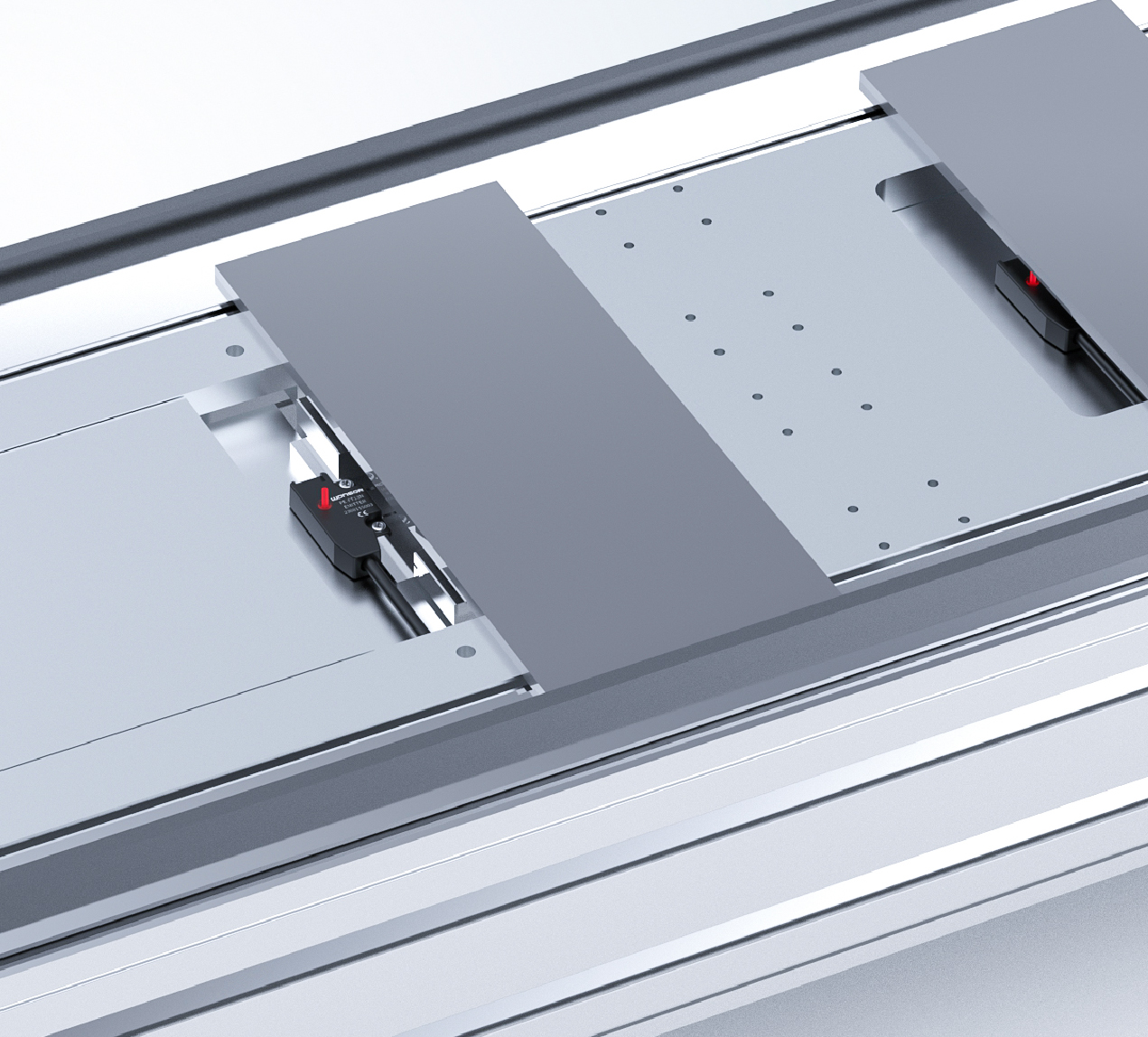

4.5mm厚度，节省检测空间，避免机构冗余

短距离漫反射、侧面对射、正面对射三种检测方式可选

遮光和入光信号同输出，方便信号对接，易于状态监控

型号	PE-FD14N	PE-FT13N	PE-LT13N
类型	NPN	NPN	NPN
检测方式	扩散反射型	对射型(正面）	对射型(侧面）
检测距离	2~30mm﹡¹	0-500mm	0-500mm
最小检测物	⊘0.1mm 铜线﹡²	⊘2mm 以上不透明物体，不受被检测物体颜色影响	⊘2mm 以上不透明物体，不受被检测物体颜色影响
响应时间	＜1ms
响应频率	1KHz
重复精度	0.05mm以下
光源	红色LED
波长	650nm
工作电压	DC 12~24V士10%
消耗电流	＜20mA
动作模式	模式可选，遮光时ON或入光时ON
光斑尺寸	约⊘13mm@30mm	约⊘3mm@30mm	约⊘3mm@30mm
保护电路	浪涌保护回路、短路保护、极性反接保护
输出指示灯	橙色 LED (输出 ON 时亮起)
电源指示灯	绿色 LED
环境温度	-10°C~+55°C (注意不可冻结),存储时 : -30C~70C
环境湿度	35%RH~85%RH,存储时:359RH~85% RH
使用环境照度	自炽灯: 受光面照度 ≤ 3000Lux
耐振动	10~55Hz,双振幅 1.5mm,X、Y、Z方向各2小时
耐冲击	500m/S²，X、Y、Z方向各3次
防护等级	lP65
连接方式	四线制，导线引出型，黑线为入光时ON,白线为速光时ON
外壳材质	PC,聚碳酸酯
重量	约20g	发射端和接收端各约20g	发射端和接收端各约 20g
1：检测距离是相对于白色无光泽纸(50mm×50mm)的数值 2：铜线稳定检测距离≤10mm
