安全激光扫描仪LR-S系列

双路安全OSSD输出，多功能安全防护

通过高速旋转的激光探头扫描人员或物体入侵，多重采样扫描，PL d安全等级，保障区域安全

扫描角度：270°，保护区域半径5米（目标反射率2%）

分辨率：≥20mm，精准识别人员侵入

提供Ethernet 、CAN、IO等工业接口，无缝集成PLC或机器人控制系统。配备可视化软件，实时监控扫描区域和报警状态

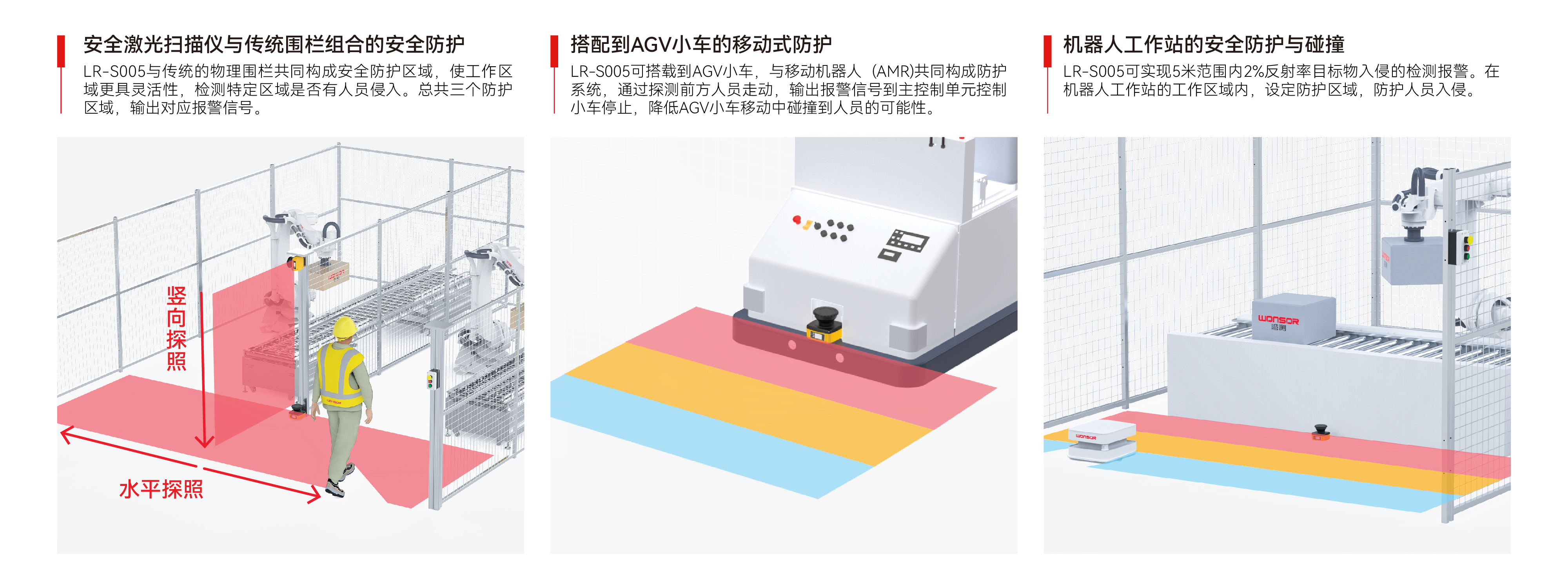

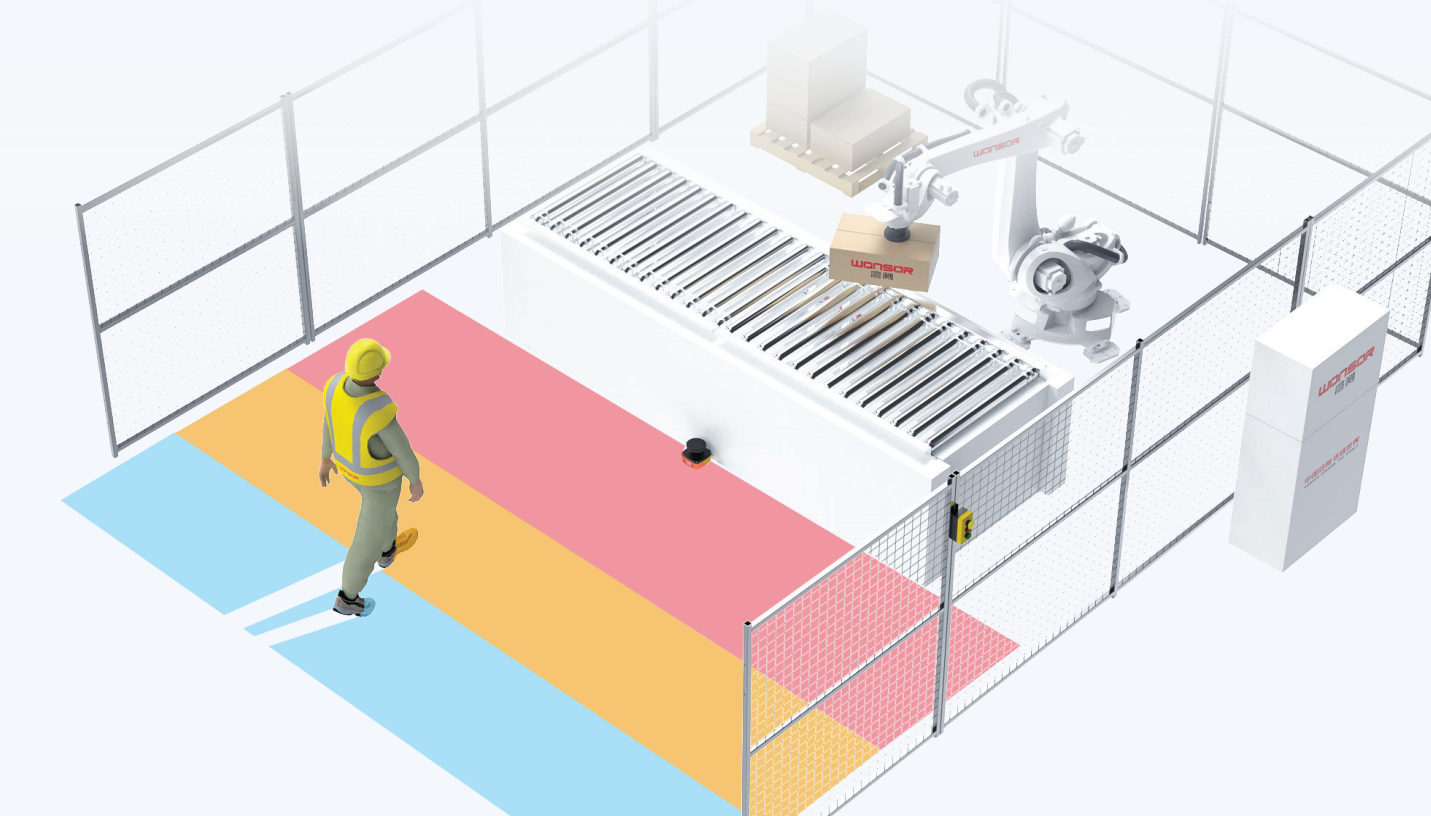

支持多区域保护（警告区、危险区自由绘制），适应复杂场景需求。具有外部监控、Muting、启动联锁、重启联锁等功能切换

通过软件自由设置距离和形状（扇形、矩形等），适应现场多种检测要求

具有自我检测功能，故障实时报警

最快≤70ms响应时间，快速输出报警信号

型号	LR-S005
工作电压	DC24V±10%
检测距离	0.05~30m
消耗功率	≤6W

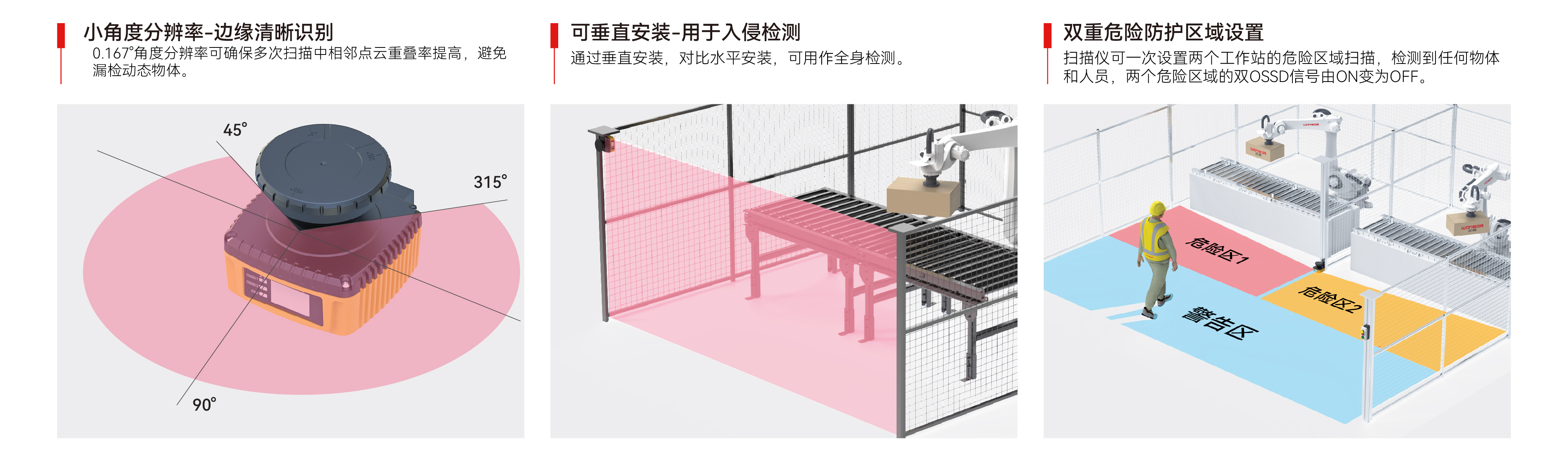

角度分辨率	0.167°
区域组	4个区域组（每个区域组包含3个区域）
安全输入	2双通道安全输入+1双通道功能切换输入（可配置）
安全输出	2双OSSD输出（≤250mA）+1双通道通用输出（≤100mA）
响应时间	最快响应时间≤70ms
最小探测区域	最小探测宽度20~75mm
参数设置接口	以太网
数据输出接口	CANOPEN safety
扫描角度	270°
保护距离（典型值）	17m@10%反射率
最远距离（典型值）	≤30m@90%反射率
测量精度（典型值）	±30mm
分辨率	20mm、30mm、40mm、50mm、75mm、150mm
激光类型	905nm，Class 1（IEC 60825-1:2014）
外壳防护等级	IP65
工作温度	-10℃~50℃
储存温度	-25ºC~+70ºC
湿度	95％RH，无凝结
抗光能力	≤3000Lux(进入扫描平面的直接环境光源)
抗震性	10至55 Hz、双振幅 1.5 mm、X，Y，Z 方向各 20 次
耐冲击性	100 m/s² (约 10 G)、X，Y，Z 方向各 1000 次
电磁兼容性	IEC61496-1, IEC61000-6-2，IEC61000-6-3
线缆	网线：≤0.3米，I/O&电源线：≤2米
尺寸	115mm100mm90mm
安全等级	Type 3（IEC61496）/SIL2（IEC61508/IEC62061）/Cat3（ISO13849-1）/PLd（ISO13849-1）
