SL系列三维结构光相机-核电锻造件形貌尺寸检测
更灵活、更易用
SL系列
方案咨询
行业/项目背景简介
在核电领域,锻造件尺寸直接关乎设备长期运行的安全性与稳定性,因此,生产中需采用完善可靠的视觉检测技术实施深度质检。
20250603141433229.png 20250603141439732.png
检测要求
  • 锻件高度、位置,及不同锻压工序后的宽度。
  • 高度 ±5mm;宽度 ±3mm;相对于压机底座的位置度 ±3mm。
  • 环境要求锻件锻造后表面温度达 300-400℃以上,环境温度较高,相机安装距离需至少 2m。
20250603141406145.png 20250603141415797.png
应用选型

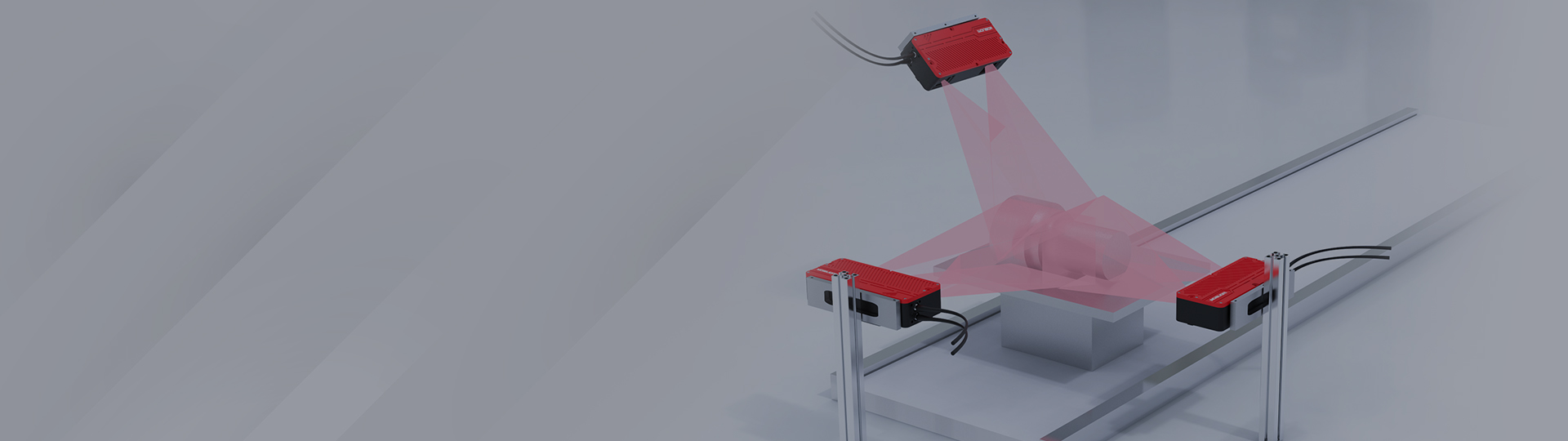

  • 选用三台湾测500W像素三维结构光相机SL-052000,从产品正面、左右两侧测量锻造件的尺寸,每次锻造形态结束后,系统触发相机检测宽度、长度、高度及位置信息并反馈。
list16_img03.png list16_himg03.png
技术优势
  • 最大视野2.4mx1.9m,景深范围1m,能够满足所有产品的成像要求。
  • 抗干扰能力强,自主研发结构光成像技术,有效抑制金属锻造件高反光影响。
  • 3D视觉系统的软件系统界面简洁,工具操作搭配通俗易懂,逻辑清晰,简单易上手。
list16_img04.png list16_himg04.png
客户获益
  • 通过结构光相机远距离成像,可以快速获取产品表面的3D形貌,实时精准测量高度、宽度、位置尺寸。
  • 一套软件可连接多台相机,有效降低客户现场部署难度。
  • 流程化的软件界面,后期维护成本低。
  • 超大视野,灵活应对不同尺寸锻造件的检测需求,大幅提升产线效率。
案例图示
